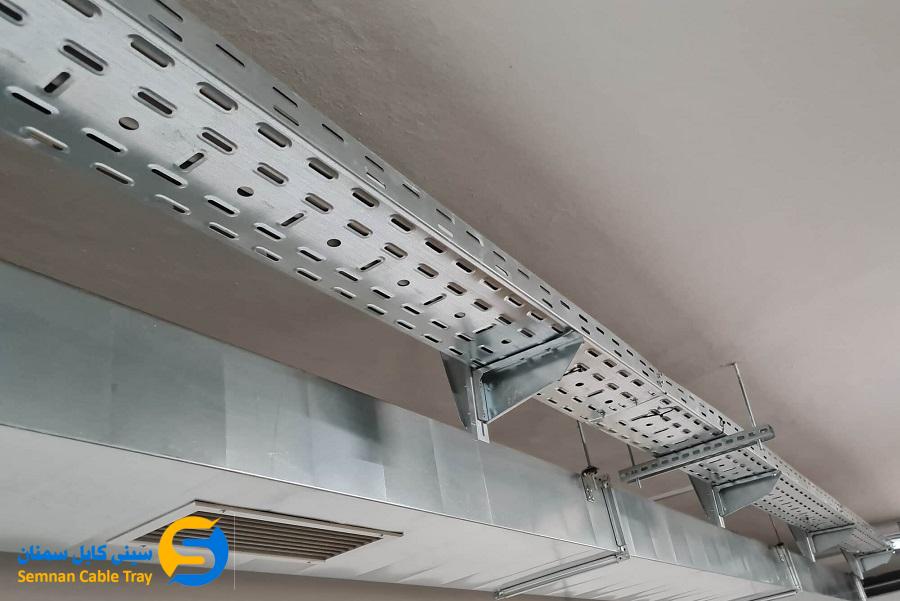

در پروژه‌های صنعتی و ساختمانی که نیاز به کابل‌کشی گسترده در آن‌ها وجود دارد، سینی کابل نقش مهمی در حفاظت و ساماندهی مسیر کابل‌ها ایفا می‌کند. یکی از نکات اساسی در نصب این سیستم‌ها، رعایت فاصله استاندارد ساپورت سینی کابل است. این فاصله، هم بر استحکام فیزیکی مسیر کابل‌ها و هم بر ایمنی و کارایی کل مجموعه تاثیر می‌گذارد. همچنین رعایت این فاصله به جلوگیری از آسیب به کابل‌ها، کاهش خطرات ناشی از افتادگی سینی و بهبود ظاهر و نظم سیستم کمک می‌کند. در این مطلب به بررسی اصول و اهمیت فاصله استاندارد ساپورت سینی کابل می‌پردازیم.
ساپورت سینی کابل چیست؟
ساپورت سینی کابل یکی از اجزای کلیدی در نصب و استقرار سینی‌های کابل در پروژه‌های ساختمانی و صنعتی است. این قطعه در واقع یک پایه یا نگهدارنده فلزی است که سینی را در فواصل مشخص از سطح زمین، دیوار یا سقف نگه می‌دارد. وظیفه اصلی آن تحمل وزن سینی و کابل‌های عبوری و تثبیت موقعیت سینی در برابر لرزش و حرکت است.
برخی از انواع ساپورت سینی کابل عبارتند از:

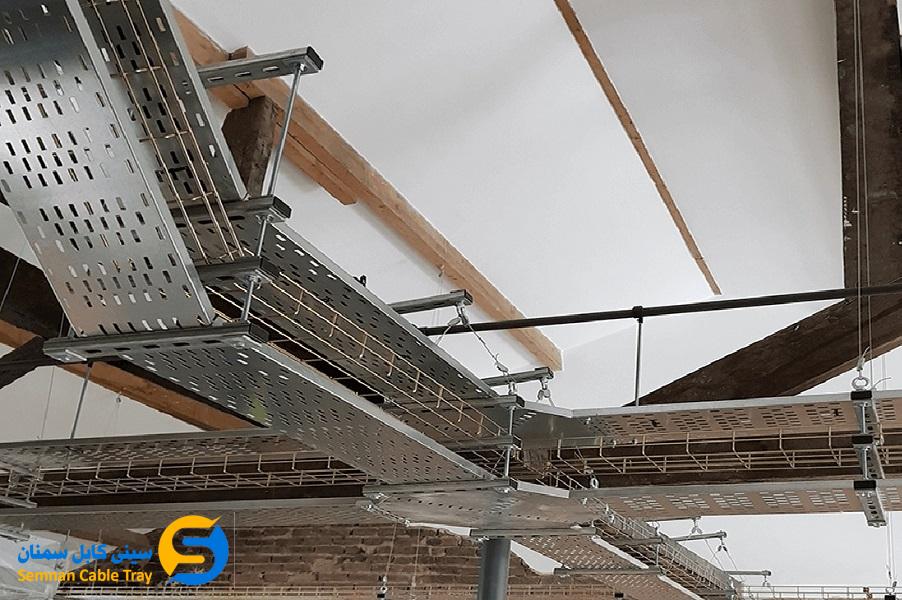

- ساپورت‌های آویز (Rod Hangers/Trapeze Hangers): این نوع ساپورت‌ها از سقف یا سازه‌های بالایی آویزان می‌شوند و برای نگهداری سینی کابل در ارتفاع کاربرد دارند
- ساپورت‌های دیواری (Cantilever Brackets): این ساپورت‌ها به دیوار متصل می‌شوند و سینی کابل را به‌صورت افقی از دیوار فاصله می‌دهند
- ساپورت‌های زمینی (Floor Mount Supports): برای نصب سینی کابل روی زمین یا سطوح افقی
- ساپورت‌های لرزه‌گیر (Seismic Bracing): در مناطق زلزله‌خیز برای افزایش مقاومت سیستم سینی کابل در برابر نیروهای لرزه‌ای استفاده می‌شوند
دلایل اهمیت آگاهی از فاصله استاندارد ساپورت سینی کابل
رعایت فاصله استاندارد ساپورت سینی کابل اهمیت بسیار بالایی در افزایش طول عمر سیستم و ایمنی آن دارد. آگاهی از این استانداردها باعث می‌شود که نصب سینی کابل به‌گونه‌ای انجام شود که هم وزن کابل‌ها را به‌درستی تحمل کند و هم در برابر لرزش، حرکت یا فشارهای ناگهانی مقاوم باشد. اما در صورتی‌که فاصله ساپورت‌ها بیش از حد استاندارد باشد، علاوه بر افتادگی و خمش سینی، احتمال آسیب به کابل‌ها و اختلال در عملکرد سیستم افزایش می‌یابد.
دلایل دیگر اهمیت فاصله استاندارد ساپورت سینی کابل عبارتند از:
- حفاظت از کابل‌ها: رعایت فاصله مناسب ساپورت از خم‌شدن بیش‌ازحد سینی و فشرده‌شدن کابل‌ها جلوگیری می‌کند. این کار همچنین عامل پیشگیری از آسیب فیزیکی و ساییدگی کابل‌ها است
- ایمنی و پایداری: رعایت فاصله استاندارد از لرزش و ناپایداری سینی در مسیر خود جلوگیری می‌کند. این موضوع به حفظ ایمنی پرسنل و تجهیزات در پروژه‌های صنعتی کمک خواهد کرد
- افزایش طول عمر سیستم: نصب صحیح ساپورت در فواصل استاندارد باعث کاهش استهلاک فیزیکی کابل‌ها و سینی می‌شود
- تهویه و دفع حرارت: فاصله مناسب ساپورت‌ها و تثبیت صحیح سینی، جریان هوا در اطراف کابل‌ها را بهبود می‌بخشد. این تهویه مناسب مانع از افزایش دمای بیش‌ازحد کابل‌ها می‌شود
عوامل موثر بر تعیین فاصله استاندارد ساپورت
یکی از مهم‌ترین عوامل در تعیین فاصله استاندارد ساپورت سینی کابل، وزن کابل‌های عبوری است. هرچه وزن کابل‌ها بیشتر باشد، باید ساپورت‌ها در فواصل کمتری نصب شوند تا از افتادگی سینی جلوگیری شود. علاوه‌بر وزن، تراکم کابل‌ها و نوع آن‌ها (قدرت، کنترل، مخابرات و…) نیز در تعیین فاصله نقش دارند. مسیرهایی با تراکم زیاد به ساپورت‌های نزدیک‌تر نیاز دارند تا تحمل بار اضافی را داشته باشند. نوع عایق و جنس کابل‌ها نیز در وزن کلی موثر است و باید در محاسبه فاصله ساپورت‌ها در نظر گرفته شود. در ادامه برخی از دیگر عوامل موثر بر تعیین فاصله استاندارد ساپورت سینی کابل را بررسی کرده‌ایم.
ابعاد سینی کابل
ابعاد سینی کابل، یکی دیگر از عوامل تاثیرگذار بر فاصله ساپورت‌ها است. سینی‌هایی با عرض و ارتفاع بیشتر به‌دلیل تحمل وزن بالاتر و امکان خمش بیشتر، به ساپورت‌هایی در فواصل کمتر نیاز دارند. برای مثال سینی‌هایی با عرض ۲۰ سانتی‌متر می‌توانند در فواصل ۱.۵ متری ساپورت شوند، اما سینی‌های ۶۰ سانتی‌متری به فاصله ۱ متری یا کمتر احتیاج دارند. همین‌طور ارتفاع سینی کابل، ضخامت ورق و میزان بار مجاز مسیر نیز در تعیین این فاصله موثر است.
ارتباط فاصله استاندارد ساپورت سینی کابل با جنس سینی کابل
جنس سینی کابل ارتباط مستقیم با میزان استحکام و فاصله مجاز ساپورت‌ها دارد. سینی‌های گالوانیزه گرم به‌دلیل مقاومت بالا در برابر خوردگی و استحکام مناسب، معمولا در فواصل استاندارد ۱.۵ تا ۲ متری نصب می‌شوند. در مقابل سینی‌های استیل یا آلومینیومی به‌دلیل خاصیت فلزی متفاوت و وزن کمتر یا انعطاف بیشتر، به فواصل متفاوت و متناسب با مقاومت ساختاری خود نیاز دارند. انتخاب فاصله مناسب بر اساس جنس سینی، عمر مفید مسیر کابل‌کشی را افزایش می‌دهد و از افتادگی و شکستگی جلوگیری خواهد کرد.
ضخامت ورق سینی کابل
ضخامت ورق به‌کاررفته در ساخت سینی کابل نقش تعیین‌کننده‌ای در تحمل وزن و فاصله ساپورت‌ها دارد. هرچه ضخامت ورق بیشتر باشد، استحکام سینی افزایش می‌یابد و امکان نصب ساپورت‌ها در فواصل بلندتر وجود خواهد داشت. سینی‌های با ضخامت ۱.۵ میلی‌متر نسبت به مدل‌های ۲ میلی‌متری، تحمل وزن کمتری دارند و نیازمند ساپورت در فواصل نزدیک‌تر هستند.
ارتباط فاصله استاندارد ساپورت سینی کابل با نوع و روش نصب سینی کابل

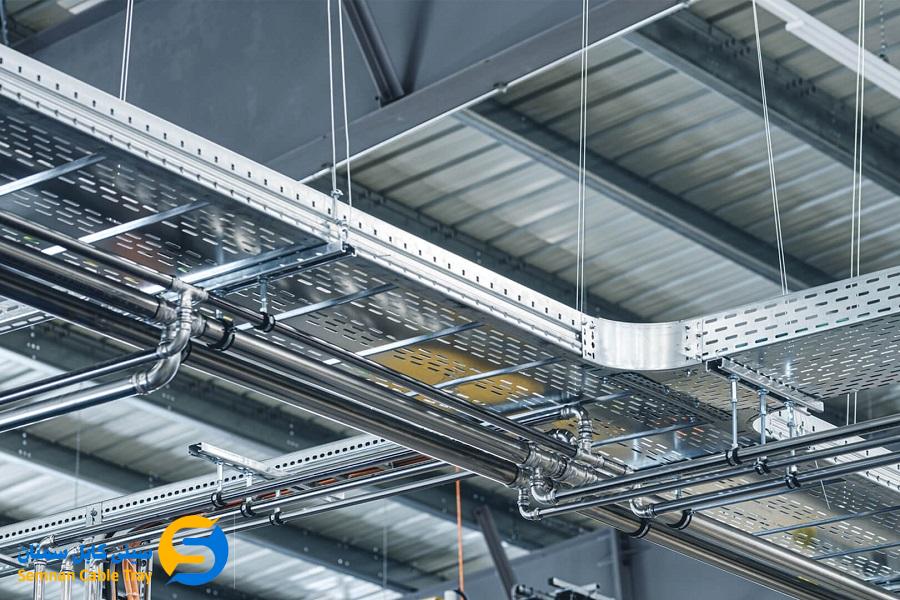

روش نصب سینی کابل، در تعیین فاصله استاندارد ساپورت اهمیت زیادی دارد. در سیستم آویز از سقف، معمولا فواصل ساپورت ۱.۵ متر در نظر گرفته می‌شود. در نصب دیواری، بسته به وزن و ابعاد سینی فاصله بین ۱.۲ تا ۲ متر قابل اجرا است. برای سیستم‌های زمینی نیز به‌دلیل پایداری بیشتر، فواصل می‌تواند تا ۲.۵ متر نیز افزایش یابد. انتخاب فاصله مناسب برای هر روش نصب، ایمنی و پایداری سیستم را در برابر لرزش و بار ناگهانی تضمین می‌کند.
تاثیر فاصله استاندارد ساپورت سینی کابل با محیط نصب
محیط نصب، عامل مهمی در تعیین فاصله ساپورت سینی کابل به‌شمار می‌رود. در فضاهای باز و صنعتی با احتمال لرزش و وزش باد شدید، فاصله ساپورت‌ها باید کمتر در نظر گرفته شود. در مقابل، در محیط‌های مسقف و بدون لرزش می‌توان از فواصل بیشتر استفاده کرد. عواملی مانند رطوبت، دمای محیط و مواد خورنده در فضاهای صنعتی یا شیمیایی نیز باعث می‌شوند که فواصل ساپورت به‌منظور افزایش استحکام کاهش یابد.
تاثیر استانداردهای ملی و بین‌المللی بر فاصله ساپورت سینی کابل
در تعیین فاصله استاندارد ساپورت سینی کابل، رعایت استانداردهای ملی و بین‌المللی از جمله IEC 61537 و ISIRI 6077 الزامی است. این استانداردها حداکثر فاصله مجاز بین ساپورت‌ها را با توجه به جنس، ابعاد و روش نصب مشخص می‌کنند. رعایت این ضوابط، ایمنی پروژه را تضمین کرده و از ایجاد خسارات و بروز مشکلات حقوقی در پروژه‌های رسمی جلوگیری می‌کند.
خرید سینی کابل و متعلقات آن از شرکت سینی کابل سمنان
شرکت سینی کابل سمنان یکی از تولیدکنندگان معتبر در زمینه تولید سینی کابل، ساپورت و متعلقات دیگر این سیستم‌ها در کشور است. ما در این مجموعه با بهره‌گیری از ماشین‌آلات پیشرفته و کارشناسان مجرب، محصولاتی استاندارد و متنوع متناسب با نیاز پروژه‌های صنعتی و ساختمانی را ارائه می‌دهیم. امکان مشاوره تخصصی، تولید سفارشی و تحویل سریع از ویژگی‌های مجموعه ما است. برای دریافت لیست قیمت و مشاوره خرید، می‌توانید با واحد فروش سینی کابل سمنان تماس بگیرید.
سوالات متداول
فاصله استاندارد ساپورت سینی کابل چقدر است؟
معمولا بسته به وزن و ابعاد سینی، فاصله استاندارد ۱ تا ۲ متر در نظر گرفته می‌شود.
آیا فاصله ساپورت در سینی زمینی با سقفی متفاوت است؟
بله، در سینی زمینی معمولا فواصل بیشتر و در سینی سقفی، فواصل کمتر در نظر گرفته می‌شود.
آیا تراکم کابل‌ها در فاصله ساپورت تاثیر دارد؟
بله، هرچه تراکم کابل‌ها بیشتر باشد، فاصله ساپورت‌ها باید کمتر انتخاب شود.
