انتخاب صحیح ابعاد و ظرفیت سینی کابل برای هر پروژه کابل‌کشی، از اهمیت حیاتی برخوردار است. این انتخاب هم بر کارایی و ایمنی سیستم تاثیر می‌گذارد و هم می‌تواند هزینه‌های بلندمدت پروژه را کاهش دهد. بنابراین درک صحیح از اصول محاسبه ابعاد و ظرفیت سینی کابل به شما کمک می‌کند تا تصمیمات آگاهانه‌تری بگیرید و از سرمایه‌گذاری بهینه مطمئن شوید.
اهمیت محاسبه دقیق ابعاد و ظرفیت سینی کابل و مفاهیم پایه در این زمینه
محاسبه دقیق ابعاد و ظرفیت سینی کابل بیش از یک مرحله فنی ساده است؛ این فرآیند مستقیما بر ایمنی، عملکرد و بهره‌وری کل سیستم کابل‌کشی تاثیر می‌گذارد. انتخاب سینی با ظرفیت ناکافی می‌تواند باعث گرم شدن بیش از حد کابل‌ها، کاهش طول عمر آن‌ها، قطعی برق و حتی خطرات آتش‌سوزی شود. از سوی دیگر، انتخاب سینی با ظرفیت بیش از حد نیاز، باعث افزایش بی‌مورد هزینه‌های خرید و نصب می‌شود. بنابراین، درک صحیح از اصول محاسبه ابعاد و ظرفیت سینی کابل، تضمین‌کننده یک سیستم کابل‌کشی بهینه و مقرون‌به‌صرفه خواهد بود.
مفاهیم پایه در محاسبه ابعاد سینی کابل نیز عبارتند از:
- عرض سینی کابل: بعد افقی سینی، بر اساس تعداد و قطر کابل‌ها
- عمق سینی کابل: بعد عمودی سینی، بر اساس قطر بزرگترین کابل و فضای تهویه
- سطح مقطع سینی کابل: فضای موجود برای کابل‌ها (حاصل‌ضرب عرض در عمق)
- سطح مقطع کابل: مساحت سطح مقطع هر کابل
- ضریب پرشدگی: درصدی از سطح مقطع سینی که توسط کابل‌ها اشغال می‌شود
- شعاع خمش: حداقل شعاع مجاز برای خم کردن کابل یا سینی
مراحل محاسبه ابعاد و ظرفیت سینی کابل
برای انجام یک محاسبه دقیق و اصولی در تعیین ابعاد و ظرفیت سینی کابل، باید مراحلی گام به گام و با دقت دنبال شوند. این فرآیند شامل جمع‌آوری اطلاعات اولیه در مورد کابل‌ها، انجام محاسبات ریاضی مربوط به سطح مقطع و در نهایت انتخاب سینی متناسب با نیازهای پروژه و استانداردهای مربوطه است. در ادامه مراحل محاسبه ابعاد و ظرفیت سینی کابل را بررسی می‌کنیم.
محاسبه سطح مقطع کل کابل‌ها؛ پیش‌نیازی برای محاسبه ابعاد و ظرفیت سینی کابل
اولین و اساسی‌ترین گام در محاسبه ابعاد و ظرفیت سینی کابل، تعیین دقیق سطح مقطع کل کابل‌هایی است که قرار است در سینی جای بگیرند. برای هر نوع کابل، ابتدا باید مساحت سطح مقطع آن را با استفاده از فرمول مساحت دایره محاسبه کنید؛ برای این کار ابتدا باید قطر خارجی کابل را به عدد 2 تقسیم کرد و سپس آن را به توان دو رساند. عدد ایجاد شده نیز باید در عدد پی ضرب شود تا سطح مقطع کل به دست آید. این عدد پایه و اساس محاسبات بعدی برای تعیین ابعاد مناسب سینی خواهد بود.
تعیین ضریب پرشدگی مجاز
ضریب پرشدگی (Fill Ratio) درصدی از فضای داخلی سینی کابل است که می‌تواند توسط کابل‌ها اشغال شود. این ضریب برای انواع کابل‌ها (قدرت، کنترل، دیتا) و همچنین برای سینی‌های با درب یا بدون درب، متفاوت است و توسط استانداردهایی مانند NEC یا IEC تعیین می‌شود. معمولا برای کابل‌های قدرت کمتر از 40 تا 50 درصد و برای کابل‌های کنترل و دیتا تا 75 الی 80 درصد در نظر گرفته می‌شود تا فضای کافی برای تهویه و عبور حرارت وجود داشته باشد و از گرم شدن بیش از حد کابل‌ها جلوگیری شود.
محاسبه حداقل سطح مقطع مورد نیاز سینی کابل و فرمول آن
محاسبه حداقل سطح مقطع مورد نیاز سینی کابل، به شما کمک می‌کند تا فضایی کافی برای قرارگیری ایمن و کارآمد کابل‌ها فراهم کنید. این محاسبه تضمین می‌کند که سینی انتخابی، قابلیت جای دادن تمامی کابل‌ها را با رعایت ضریب پرشدگی مجاز داشته باشد. در صورت عدم رعایت این حداقل، خطر گرم شدن بیش از حد کابل‌ها افزایش می‌یابد. با استفاده از مجموع سطح مقطع کابل‌ها و ضریب پرشدگی مجاز، حداقل سطح مقطع داخلی مورد نیاز برای سینی کابل با فرمول زیر قابل محاسبه است:
حداقل سطح مقطع سینی = (مجموع سطح مقطع کابل‌ها) / (ضریب پرشدگی مجاز)
انتخاب ابعاد سینی کابل (عرض و عمق)

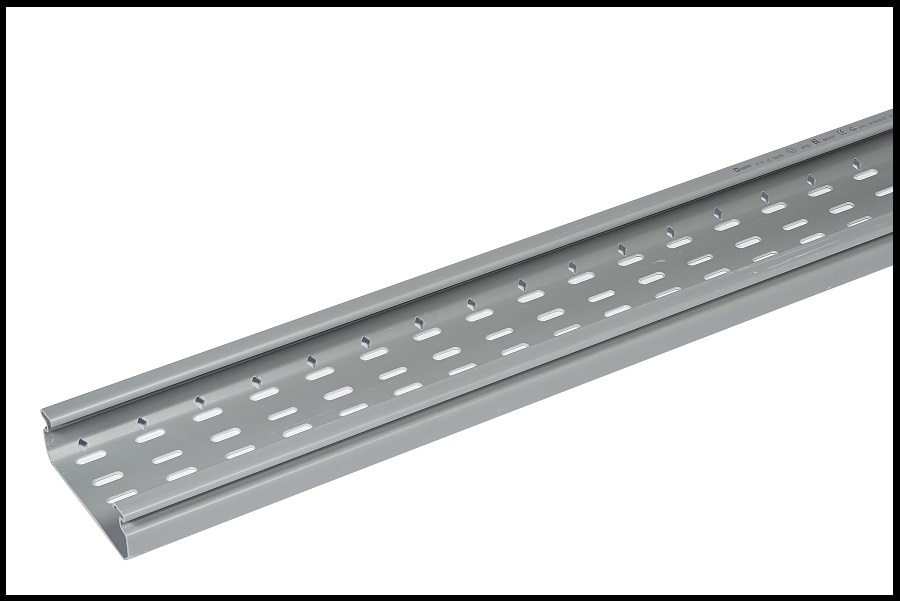

پس از محاسبه حداقل سطح مقطع مورد نیاز، نوبت به انتخاب ابعاد فیزیکی سینی کابل می‌رسد. در این مرحله، باید با مراجعه به جداول ابعاد استاندارد سینی‌های کابل موجود در بازار، ابعادی (عرض و عمق) را انتخاب کنید که سطح مقطع داخلی آن‌ها برابر یا بیشتر از مقدار محاسبه شده باشد. همچنین، باید مطمئن شوید که عمق سینی به اندازه‌ای باشد که بزرگترین کابل به راحتی در آن قرار گیرد.
نکات مهم در این زمینه عبارتند از:
- عمق سینی: عمق سینی باید به اندازه‌ای باشد که بزرگترین کابل به راحتی در آن قرار گیرد و همچنین فضای کافی برای تهویه و خمش کابل‌ها (به خصوص در نقاط خم) وجود داشته باشد. معمولا توصیه می‌شود عمق سینی حداقل 2.5 برابر قطر بزرگترین کابل باشد
- عرض سینی: عرض سینی باید به اندازه‌ای باشد که کابل‌ها بدون فشردگی و درهم‌تنیدگی در آن قرار گیرند و امکان اضافه کردن کابل‌ها در آینده نیز وجود داشته باشد
- چیدمان کابل‌ها: نحوه چیدمان کابل‌ها (تک لایه، چند لایه) نیز بر انتخاب ابعاد و ظرفیت مورد نیاز تاثیرگذار است
بررسی و تایید ظرفیت حمل جریان
قرارگیری کابل‌ها در سینی کابل می‌تواند بر ظرفیت حمل جریان (Ampacity) آن‌ها تاثیر بگذارد، زیرا حرارت تولید شده توسط کابل‌ها ممکن است به دلیل تهویه محدود در سینی افزایش یابد. در این مرحله، باید جداول کاهش ظرفیت حمل جریان را بر اساس تعداد کابل‌ها و نوع سینی کابل (با درب یا بدون درب) بررسی کرده و در صورت نیاز، سایز کابل‌ها را افزایش دهید یا از سینی‌های با تهویه بهتر استفاده کنید.
ملاحظات خاص برای محاسبه ابعاد و ظرفیت سینی کابل

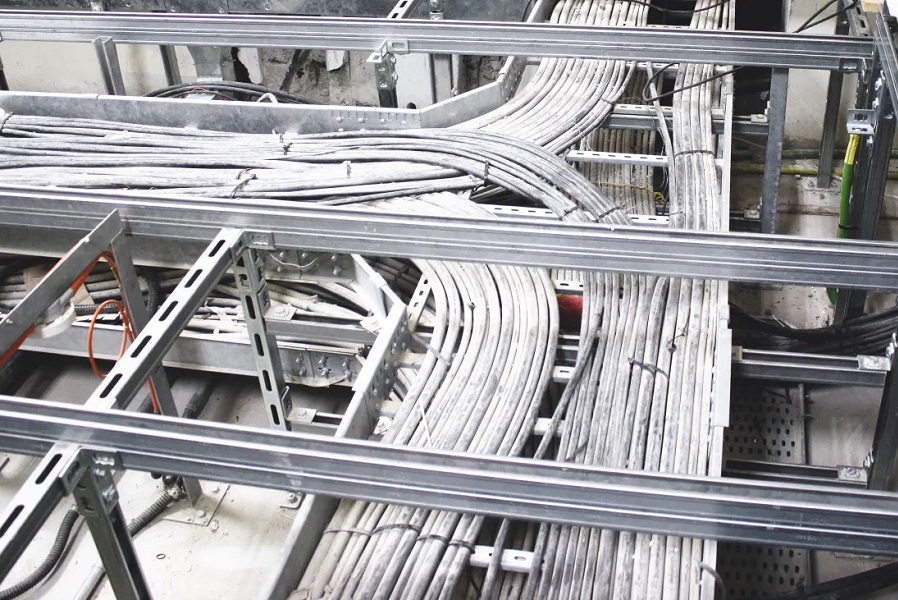

هنگام محاسبه ابعاد و ظرفیت سینی کابل، باید به جزئیات خاصی نیز توجه کرد که می‌توانند بر کارایی و ایمنی سیستم تاثیر بگذارند. برای مثال، در صورت نیاز به جداسازی کابل‌های قدرت از کابل‌های کنترل/دیتا در یک سینی مشترک، استفاده از جداکننده‌ها (Dividers) ضروری است. این جداکننده‌ها فضای اضافی را اشغال می‌کنند و بر انتخاب عرض سینی تاثیر مستقیم می‌گذارند.
از سوی دیگر، در نظر گرفتن فضایی برای توسعه پروژه بسیار مهم است. همیشه توصیه می‌شود 20 تا 30 درصد فضای اضافی در سینی کابل برای توسعه‌های احتمالی و اضافه کردن کابل‌های جدید در آینده در نظر گرفته شود.
استانداردهای مرتبط با محاسبه ابعاد و ظرفیت سینی کابل
رعایت استانداردها در فرآیند محاسبه ابعاد و ظرفیت سینی کابل از اهمیت بالایی برخوردار است. این استانداردها، دستورالعمل‌های دقیقی را برای ایمنی، عملکرد و طول عمر سیستم کابل‌کشی ارائه می‌دهند. پیروی از این موازین، از بروز خطرات احتمالی جلوگیری کرده و کارایی سیستم را تضمین می‌کند. از جمله این استانداردها می‌توان از استاندارد NEC با الزامات سختگیرانه برای ظرفیت و ضریب پرشدگی و استاندارد IEC برای ابعاد، بارگذاری و نصب سینی کابل نام برد.

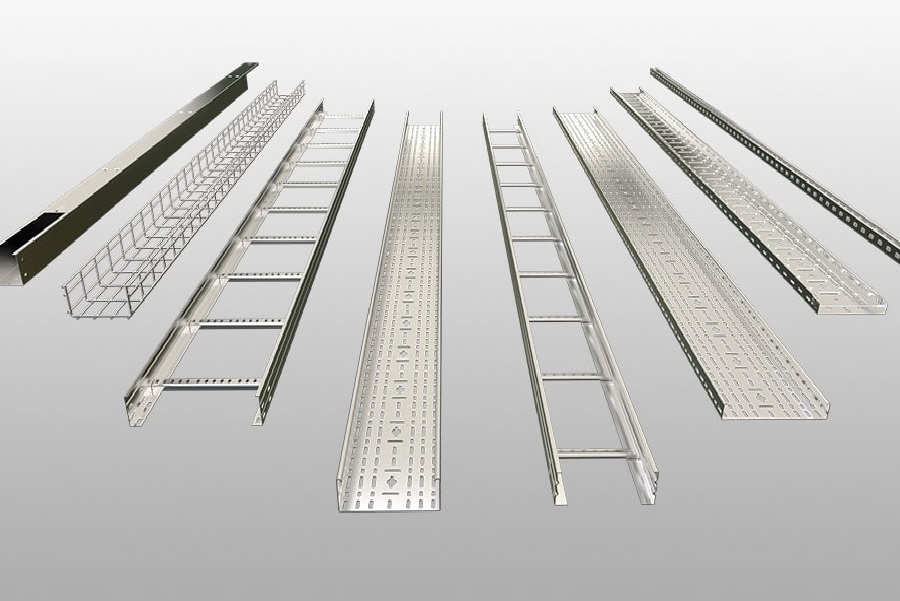

متنوع‌ترین محصولات را از شرکت سینی کابل سمنان بخواهید
انتخاب تامین‌کننده مطمئن برای سینی کابل، به اندازه محاسبات دقیق اهمیت دارد. شرکت سینی کابل سمنان از تولیدکنندگان داخلی برتر در این زمینه است. ما با استفاده از جدیدترین ماشین‌آلات تولید و رعایت استانداردها محصولاتی ایمن و کاربردی را عرضه می‌کنیم.
سوالات متداول
چرا محاسبه دقیق ابعاد و ظرفیت سینی کابل اهمیت دارد؟
محاسبه دقیق برای اطمینان از ایمنی، عملکرد بهینه و جلوگیری از گرم شدن بیش از حد کابل‌ها ضروری است، همچنین از هزینه‌های اضافی جلوگیری می‌کند.
ضریب پرشدگی در محاسبه ظرفیت سینی کابل چه معنایی دارد؟
ضریب پرشدگی، درصدی از فضای داخلی سینی است که کابل‌ها می‌توانند آن را اشغال کنند.
آیا استانداردهای خاصی برای محاسبه ابعاد و ظرفیت سینی کابل وجود دارند؟
بله، استانداردهایی مانند NEC، IEC و NEMA دستورالعمل‌هایی را برای محاسبه ابعاد و ظرفیت سینی کابل‌ها ارائه می‌دهند که باید رعایت شوند.
